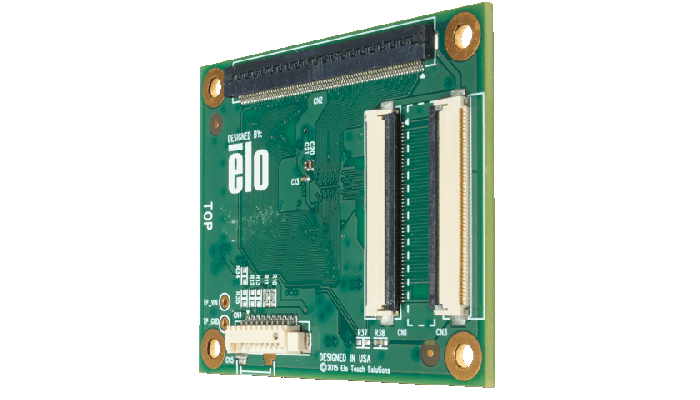

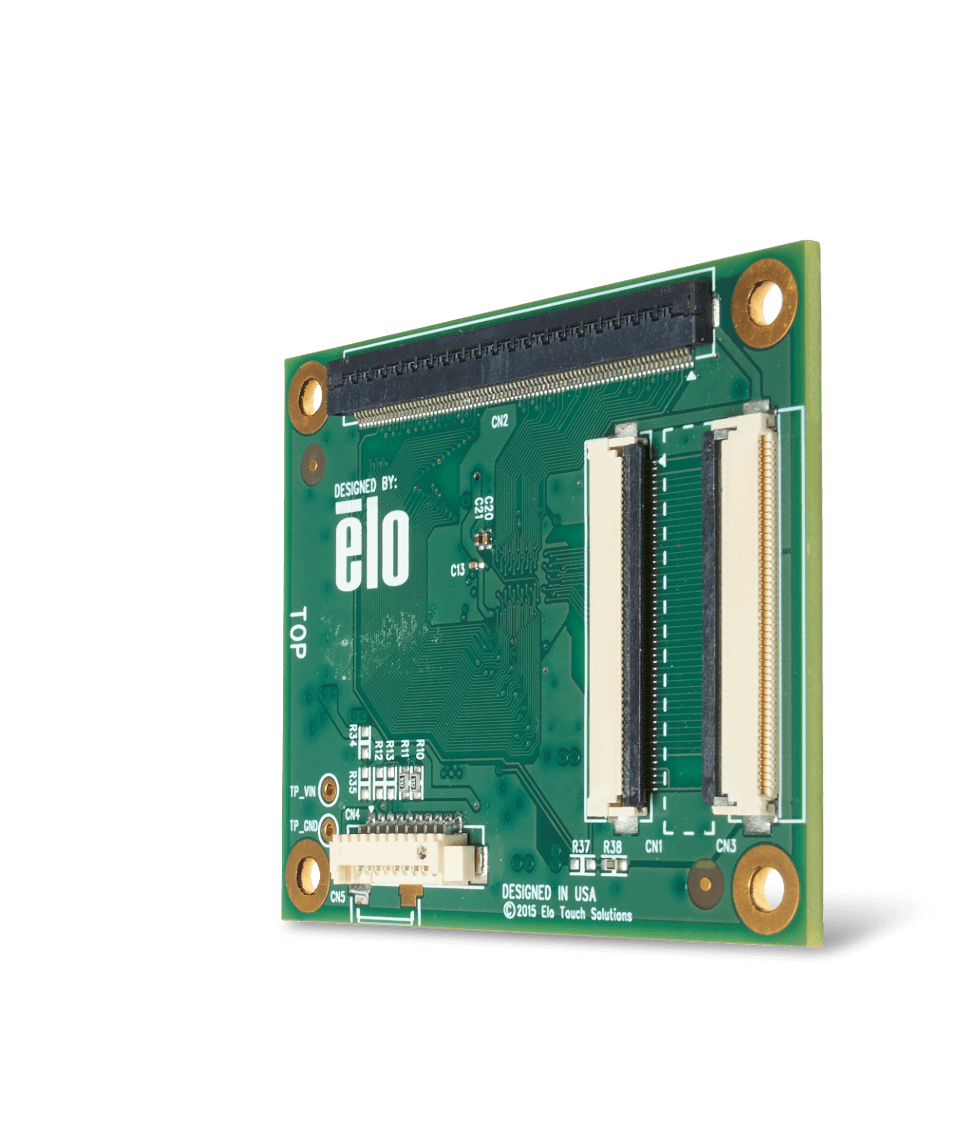

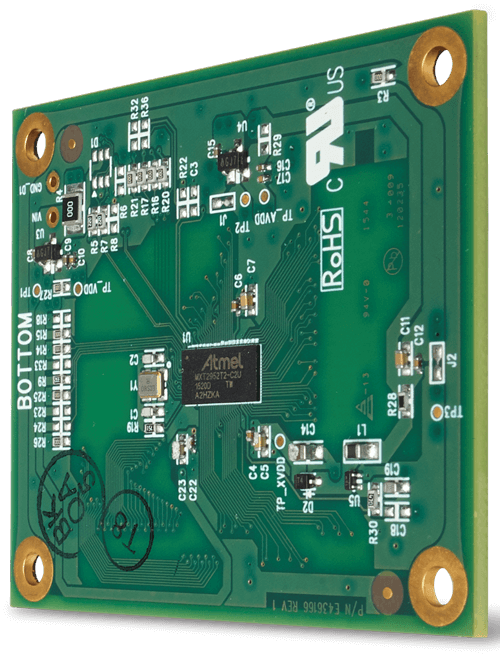

Controladores TouchPro® 8200-Series
Resumen
Los controladores serie 8200 de alto rendimiento de Elo Touch Solutions están diseñados para funcionar con pantallas táctiles capacitivas proyectadas (PCAP) de Elo. Los controladores de la serie 8200 son compatibles con pantallas TouchPro® Pro-G y Pro-F de 7 "a 22".
 |
Diseñado para una integración simpleLos controladores de la serie Elo 8200 admiten hasta 16 toques y se ofrecen con un conector de doble uso para interfaces USB e I2C. Son dispositivos USB de alta velocidad, autoamplificados, con firmware diseñado y configurado por Elo. El controlador Elo proporciona facilidad de instalación y configuración en una variedad de sistemas operativos y arquitecturas. |
Totalmente optimizadoLos controladores de la serie 8200 están diseñados para brindar una experiencia táctil de alto rendimiento cuando se combinan con las pantallas táctiles TouchPro® PCAP de Elo. Con más de 40 años de experiencia en el diseño de pantallas táctiles, Elo cuenta con un equipo de ingenieros dedicados a optimizar el diseño de pantallas y el ajuste del controlador para cada aplicación. Utilizando circuitos integrados de control líderes en la industria, nuestros controladores combinan lo mejor de la arquitectura mutua y de autocapacitancia para mejorar la resistencia a los líquidos y la inmunidad al ruido. Las opciones están disponibles para soportar stylus pasivo con punta de 1 mm, vidrio de 6 mm de espesor y la capacidad de pasar pruebas de susceptibilidad de10 voltios rms conducidos. |
 |
TouchPro Product Selection Table
Familias de Pantalla
7"- 32"
7"- 22"
≥ 42"
7"- 32
7"- 22"
≥42"
Controller Families
| Rango de Tamaño de Pantalla |
Factor de Forma* |
Configuración Flexible |
Interfaz | Grupo de Pantallas Táctiles |
Controlador IC Marca/ Modelo |
Rechazo de Líquidos |
Operación de Agua Salada/ salinidad |
10V RMS CS |
Toque a Través del Vidrio |
Guante | Stylus | Numero de Toques |
|
| 7200 series CoF |
≤15.6" | CoF | Individual | USB | Pro-F | Múltiple | Bueno | - | Sí | Bueno | Bueno | Pasivo | Múlti |
| 8200 series Core |
7"- 22" | PCB | Individual/Múltiple | USB/Serial | Pro-F/Pro-G | Multiple | Bueno | Bueno | Sí | Bueno | Bueno | Pasivo | Múlti |
| 9200 series Advanced |
7"- 22" | PCB | Individual/Múltiple | USB/Serial | Pro-F/Pro-G | Elo | Mejor | Mejor | Sí | Mejor | Mejor | Pasivo | Múlti |
| 8300 series Large |
≥32" | PCB | Individual/Múltiple | USB | Pro-M/Pro-F | Multiple | Bueno | - | Sí | Bueno | Bueno | Activo | Múlti |
| 9300 series Advanced |
22"- 32" | PCB | Individual/Múltiple | USB/Serial | Pro-F | Elo | Mejor | Mejor | Sí | Mejor | Mejor | Pasivo | Múlti |
Presupuesto
-
Técnico
Tecnología
PCAP (capacitiva proyectada TouchPro®)
Cantidad de toques
Multi Touch (hasta 16)
Métodos de entrada
Dedo
Mano con guantes
Lápiz pasivoDimensiones
Los controladores de la serie 8200 de Elo tienen múltiples factores de forma para elegir. Póngase en contacto con Elo para más detalles.
Interface
USB, I2C, Serial
Precisión posicional
±1.5mm
Velocidad de respuesta
≥ 100 Hz
Entorno operativo
-20°C a 70°C; max 90% RH (sin condensación)
Nota
Las especificaciones exactas varían con el tacto IC, la configuración y el tamaño de la pantalla. La información anterior representa valores típicos.
