AccuTouch® resistiva de 5 hilos y sin bisel
Resumen
Las pantallas táctiles AccuTouch de Elo Touch Solutions se basan en tecnología resistiva de cinco hilos comprobada, la solución preferida para aplicaciones que requieren fiabilidad, flexibilidad de entrada y resistencia a la contaminación. Las pantallas táctiles resistivas de cinco hilos AccuTouch utilizan un panel de cristal con un revestimiento resistivo uniforme. Sobre el cristal hay una hoja de poliéster suspendida firmemente, separada por pequeños puntos transparentes aislantes. Las pantallas funcionan con controladores y soluciones de chip/controlador Elo estándar en una variedad de sistemas operativos y están disponibles en un conjunto de productos estándar, además de diseños personalizados.
 |

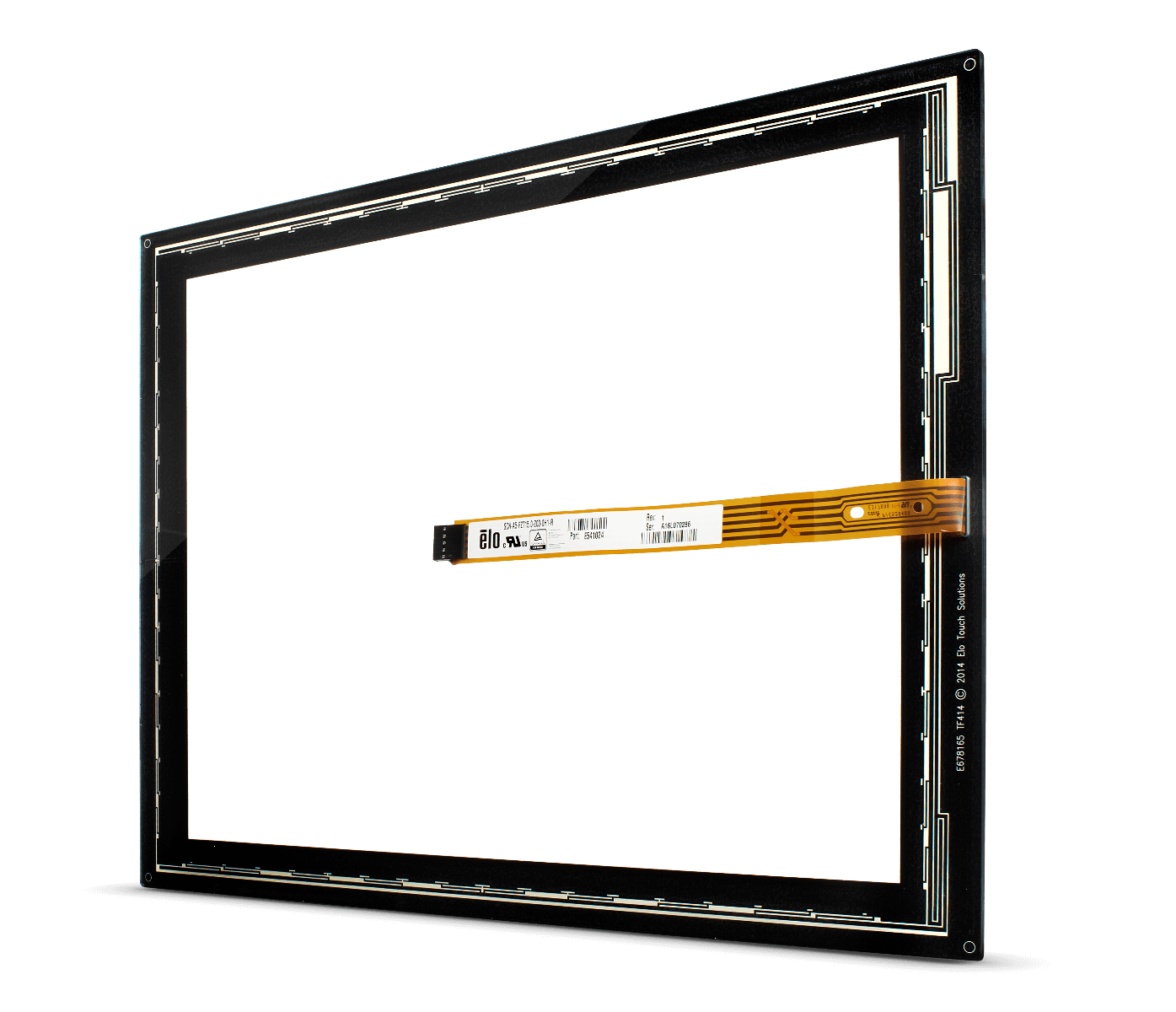

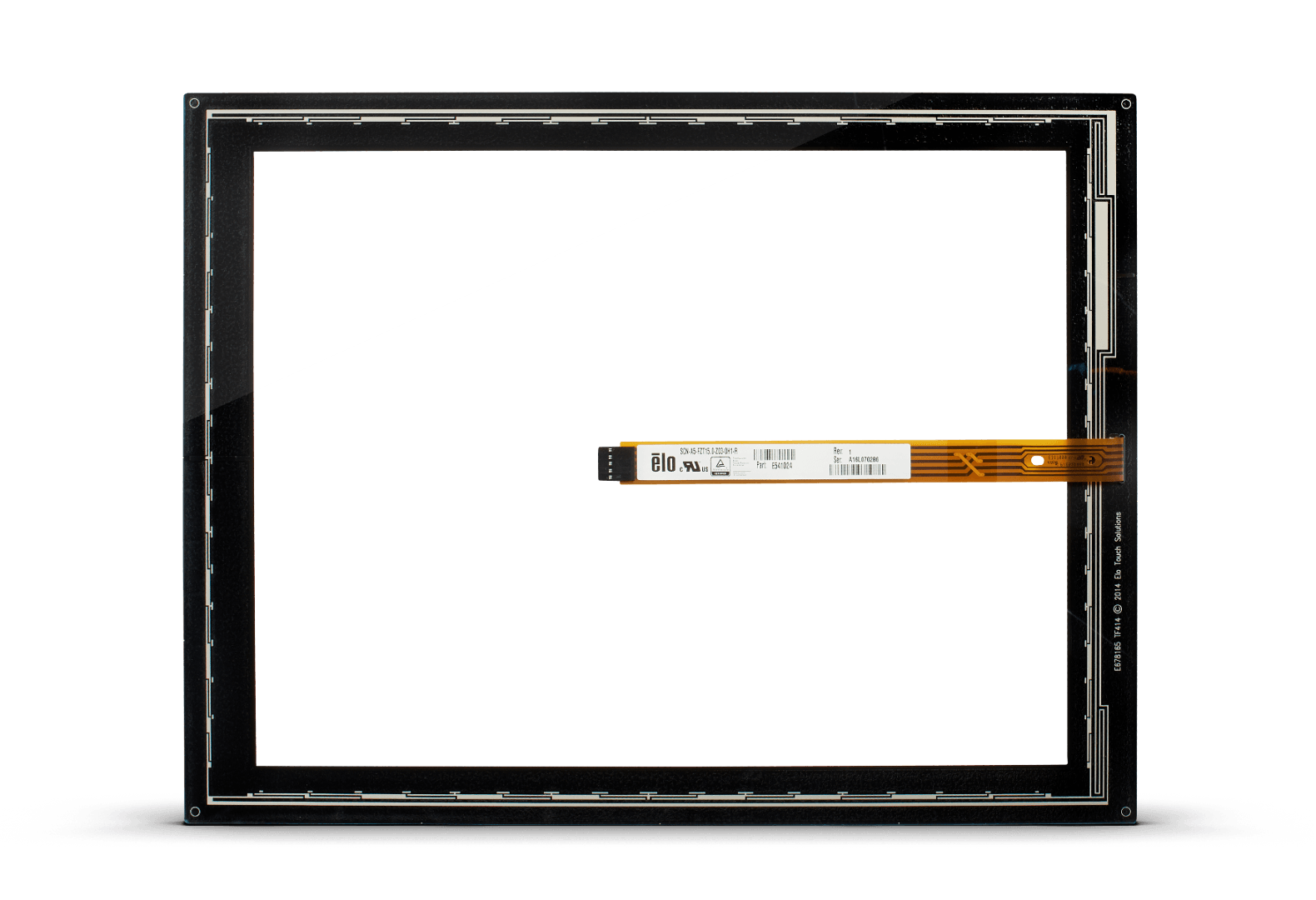

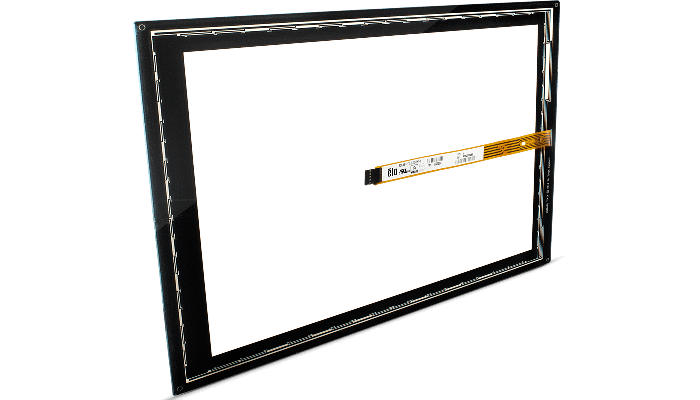

Integraciones uniformesLas pantallas táctiles sin bisel AccuTouch están disponibles con tecnología patentada de Elo para proporcionar un respuesta táctil libre de variaciones y precisa en aplicaciones de mucho uso. El diseño sin bisel elimina la necesidad de un formato con bisel frontal tradicional, y da como resultado una superficie plana uniforme y continua para darle un aspecto moderno y limpio. Las pantallas táctiles sin bisel AccuTouch usan un cable de circuito impreso flexible que prácticamente elimina la protuberancia de la unión del cable que es típica en la mayoría de las pantallas táctiles resistivas y que permite una integración plana y uniforme. |
La calidad está incorporadaAccuTouch de Elo proporciona mediciones de X e Y hechas en una capa estable de cristal posterior donde muchos diseños de pantallas táctiles resistivas utilizan una hoja plástica flexible para medir solo un eje. Como resultado, las pantallas táctiles resistivas AccuTouch brindan una vida útil más prolongada: están diseñadas para tolerar más de 35 millones de toques. |  |
 |
Altos estándares de la industriaLas pantallas táctiles AccuTouch se pueden sellar de la contaminación para adecuarse a las normas NEMA 4/4x/12 e IP65. Cada pantalla tiene una dureza medida con lápiz de 4H conforme a ASTM D3363. Las aprobaciones de la agencia incluyen: UL, cUL, TÜV, CE y FCC Clase A. |
Video de fábrica
Elo’s las nuevas instalaciones de vanguardia en Suzhou, China ocupan un cuarto de millón de pies cuadrados e incluyen 155,000 pies cuadrados de espacio de fabricación con oficinas y almacenes adyacentes. Es el hogar de las soluciones de pantalla táctil líderes en la industria de Elo, entre las que se incluyen las pantallas táctiles capacitivas proyectadas TouchPro, resistivas acústicas de superficie AccuTouch de 5 hilos, onda acústica superficial IntelliTouch y TouchPro.
Elo se enorgullece de ser la única compañía en el mundo que produce sus propias pantallas táctiles, ASIC, firmware y controladores de software en la empresa.
Aplicaciones
- Terminales de lotería, juegos y votación
- PC de panel industrial/automatización industrial
- Equipamiento médico
- Automatización de oficina
- Automatización de minorista
- Automatización de farmacia
Presupuesto
-
Técnico
Tecnología
Resistiva de 5 hilos (AccuTouch®)
Cantidad de toques
Solo toque
Métodos de entrada
Dedo
Mano con guantes
Lápiz pasivoDimensiones
Dimensiones del controlador en pulgadas
Transmisión de luz
Productos de alto nivel de luz: 80 % 5 % a longitud de onda de 550 nm
Grosor de la cubierta de cristal
T=1,8 mm, 2,4 mm, 3,2 mm
Tratamiento de superficies
Clara
Durabilidad
AccuTouch sin bisel: tiene una dureza medida con lápiz de 4H conforme a ASTM D3363.
Capacidad de sellado
Se puede sellar para cumplir con las normas NEMA 4 y 12 e IP 65
Resolución
La densidad del punto de contacto se basa en la resolución del controlador de 4096 x 4096
Precisión posicional
El error de desviación estándar es menor que 0,080 (2 mm)
Temperatura de operación
-10°C a 60°C
Temperatura de operación
-10 °C a +50 °C y 90% de Humedad Relativa (sin condensación en el interior de la pantalla)
-10 °C a +60 °C y 50% de Humedad Relativa (sin condensación en el interior de la pantalla)
-10 °C a +70 °C y 10% de Humedad Relativa (sin condensación en el interior de la pantalla)Entorno operativo
Diseñado para ambientes interiores y semi-exteriores. No está diseñado para aplicaciones con exposición directa al sol o a los rayos UV.
Temperatura de almacenamiento
Baja temperatura: -40°C
Temperatura-Humedad (sin condensación en el interior de la pantalla):
50° C y 90% de Humedad Relativa durante 10 días,
60° C y 50% de Humedad Relativa durante 10 días, o
70° C y 10% de Humedad Relativa durante 10 días.Humedad
90% RH at max 50C
Garantía
3 años
Cables de control
Cable de serie: P/N D16890-000
Cable USB: P/N D38640-000
Cable USB/ serie doble: P/N D40022-000
