Pantalla táctil de marco abierto de 24" 2495L (Rev A)
Por favor, vea el último modelo - 2495L.
Más brillante con los
marcos abiertos Elo
Los nuevos marcos abiertos interactivos de Elo ofrecen un diseño elegante identifica a la Serie 90, con un brillo excepcional que oscila entre 400 y 1000 NIT. Disponibles en tamaños de 22 a 27 pulgadas, las pantallas brillantes e interactivas de PCAP ofrecen vidrio de borde a borde para facilitar la integración y hasta 10 toques simultáneos para una experiencia similar a una tableta. Con la experiencia demostrada de Elo y la confiabilidad incorporada, las pantallas de calidad industrial ofrecen una claridad de imagen y una transmisividad de la luz excepcionales, así como un funcionamiento estable con respuestas táctiles precisas. Los marcos abiertos más brillantes de Elo ofrecen la versatilidad necesaria para aplicaciones de quioscos comerciales, desde automatización industrial y juegos hasta autoservicio y venta minorista.
Ilumina tus quioscos
Cree una solución de diseño que capte audiencias, atraiga integradores y lo diferencie de la competencia.
Diseña tu solución con Elo
Ayudando a los socios construir kioscos más inteligentes
¡Con EloView® y el Elo Backpack™, administrar quioscos es fácil! Combine su marco abierto interactivo Elo con el software Elo Backpack con EloView para crear una implementación economica, escalable y de una sola arquitectura. El Elo Backpack ofrece una solución informática de baja potencia, de estado sólido y sin ventilador que ejecuta Android 7.1 (Nougat) que, cuando se combina con EloView, le permite administrar de forma remota los quioscos listos para usar con dispositivos y control de contenido sin interrupciones.
Flexibilidad para su instalación
Nuestros marcos abiertos de calidad comercial pueden montarse en orientación horizontal, vertical o hacia arriba, proporcionando una flexibilidad óptima para el montaje en cualquier mesa, quiosco o diseño de gabinete. Nuestros marcos abiertos le ofrecen lo que necesita mientras mantiene una claridad óptima y la experiencia de visualización que desea ofrecer; ya sea que miren directamente o en ángulo, en primer plano, o desde lejos.
Toque a través del vidrio habilitado con PCAP
Nuestra tecnología TouchPro® PCAP es compatible con la funcionalidad de acceso directo para instalaciones que requieren una capa frontal de vidrio de hasta 6 mm de espesor o soluciones que requieren clasificaciones IP específicas. Ya sea que necesite una pantalla empotrada o una que esté completamente cubierta detrás del vidrio, nuestros robustos marcos abiertos PCAP están diseñados específicamente para la durabilidad en diversas aplicaciones y entornos, desde quioscos de autoservicio o gabinetes de juegos de alto uso, hasta máquinas industriales que funcionan en ambientes duros.
Marcos abiertos interactivos de 10 a 55 pulgadas
1093L 10" (16:10)
1291L 12" (4:3)
1590L 15" (4:3)
1593L 15" (16:9)
1598L 15" (4:3)
1790L 17" (5:4)
1990L 19" (5:4)
1991L 19" (5:4)
2094L 20" (16:9)
2293L 22" (16:9)
2294L 22" (16:9)
2402L 24" (16:9)
2702L 27" (16:9)
3243L 32" (16:9)
4243L 42" (16:9)
4343L 43" (16:9)
5543L 55" (16:9)
Conexiones
Construido para uso industrial y comercial
Nos enorgullecemos de ser un fabricante líder en el mercado: diseñamos y construimos una solución completa, con un toque integrado desde el principio. Nuestras soluciones robustas de pantalla táctil ofrecen flexibilidad para diversos entornos y han sido sometidas a rigurosas pruebas para garantizar la vida útil más larga posible para nuestro producto y maximizar su ROI.
-
Respaldado por nuestra garantía estándar de 3 años con una extensión opcional de 4 o 5 años
-
Protección térmica incorporada mediante sensor térmico interno y firmware.
-
Cumple con UL-60950, IK-07 prueba de impacto y contacto GLI ESD 27kV aire / 8kV
-
Soporte de ciclo de vida OEM para la transición de componentes y productos
-
Adecuado para su uso las 24 horas, los 7 días de la semana, en entornos con mucho tráfico o en entornos hostiles
-
Diseñado y probado para garantizar la fiabilidad y una larga vida útil
Presupuesto
-
Técnico
Número(s) de Parte(s)
TouchPro PCAP (Global) - E146266
Color del empaque
Negro
Tecnología y capacidad táctil
PCAP (TouchPro® capacitiva proyectada) - 10 Táctil
Interface táctile
USB 2.0
Tamaño de la diagonal
23.8'' diagonal, matriz activa TFT LCD (LED)
Pantalla en pantalla (OSD)
Se puede acceder a través de interruptores en la caja de controles de OSD anclada en la unidad.
Controles: menú, subir, bajar, seleccionar, encender/apagar
Ajustes: brillo, contraste, reloj, fase, posición H, posición V, ajuste automático, relación de aspecto, nitidez, color, temperatura, tiempo agotado de OSD, idioma de OSD, posición H de OSD, posición V de OSD, volver a los valores predeterminados, prioridad de video, información, modo toque en suspension, táctil a través
Idiomas: inglés, francés, italiano, alemán, español, chino tradicional, chino simplificado, japonés
Bloqueos: OSD, encendido/apagadoRelación de aspecto
16:9
Área activa
20,75" x 11,67" / 527,04 mm x 296,46 mm
Resolución
1920 x 1080
Otras resoluciones disponibles
640 x 480 a 60Hz
720 x 400 a 70Hz
800 x 500 a 60Hz
800 x 600 a 56, 60Hz
1024 x 768 a 60Hz
1280 x 800 a 60Hz
1280 x 1024 a 60Hz
1366 x 768 a 60Hz, 60Hz RB
1440 x 900 a 60Hz, 60Hz RB
1680 x 1050 a 60Hz, 60Hz RB
1920 x 1080 a 50, 60HzÁngulo de visión
Horizontal: ±89° or 178° total / Vertical: ±89° or 178° total
Cantidad de colores
16.7 millones
Brillo (tipico)
Panel LCD: 400 nits
PCAP: 360 nitsTiempo total de respuesta (tipico)
14 mseg.
Radio de contraste
1000:1
Puertos de E/S
USB TipoB, RJ45 para clave remota OSD, VGA, HDMI, DisplayPort, entrada de 12V D/C
Formato de entrada de video
HDMI V1.3 Tipo A receptáculo para entrada HDMI
Conector VGA analógico en DB-15 hembra
DisplayPort V1.1a - admite versiones posteriores de entrada de video DisplayPortEntrada de video frecuencia
Horizontal: 30 - 82 KHz
Vertical: 50 - 75 HzPotencia
CC externa - Banco de alimentación opcional (se vende por separado)
Conector de entrada de energía del monitor : Conector coaxial de alimentación (2,0 mm (+0,0 -0,1 mm) de diámetro exterior del pin, 6,4 mm (+/- 0,3 mm) de diámetro interior del barril, 8,8 mm (+/- 0,3 mm) de profundidad del barril)
Rango de Voltaje de entrada del monitor: 12 VCC +/- 5%
Conector de Potencia de Salida del Adaptador: Conector de barril de CC (diámetro interno del pasador: 2,1 mm (+/- 0,1 mm), diámetro exterior del cilindro: 5,5 mm (+/- 0,05 mm), longitud del cilindro: 9,5 mm (+/- 0,3 mm)
Rango de voltaje de entrada del adaptador: 100-240 VCA
Frecuencia de entrada: 50-60 HzConsumo de energía (típico)
Monitor + Adaptador
ENCENDIDO: 29,5 W
SUSPENDIDO de PC: 0,85 W
APAGADO: 0,5WDimensiones
22,41" x 13,43" x 1,46" / 569,2 mm x 341,1 mm x 37 mm
Dimensiones de la caja de envio
27,24" x 17,8" x 7,48" / 692 mm x 452 mm x 190 mm
Peso sin empaque
12,47 lbs / 5,65 kg
Peso con empaque
16,7 lbs / 7,57 kg
Temperatura de operación
0°C a 40°C / 32°F a 104°F
Temperatura de almacenamiento
-20°C a 60°C / -4°F a 140°F
Humedad
En funcionamiento: 20% a 80%
En almacenamiento: 10% a 95%Capacidad de sellado
Pantalla táctil sellada a bisel
Pantalla táctil sellada a LCDMTBF - Tiempo medido entre fallos (medida de confiabilidad de un dispositivo o sistema)
50.000 horas demostradas
Garantía
3 años
Opciones de servicio extendido
Cobertura de garantía de 4 años - Elo N/P: E898247
Cobertura de garantía de 5 años - Elo N/P: E898449
Cobertura de garantía de 3 años + AUR - Elo N/P: E898648
Cobertura de garantía de 4 años + AUR - Elo N/P: E894921
Cobertura de garantía de 5 años + AUR - Elo N/P: E895125Aprobaciones y declaraciones reglamentarias
Australia RCM; Canadá cUL, IC; China CCC; Europa CE TUV; Japón VCCI; Corea KCC; México CoC; Taiwán BSMI; Estados Unidos UL, FCC; Internacional CB; RoHS, China RoHS, WEEE
Conformidad
GLI 27 kV aire / 8 kV compatible con ESD
Cumple con la normativa UL 60950
Compatible con el impacto IK07Opciones de montaje

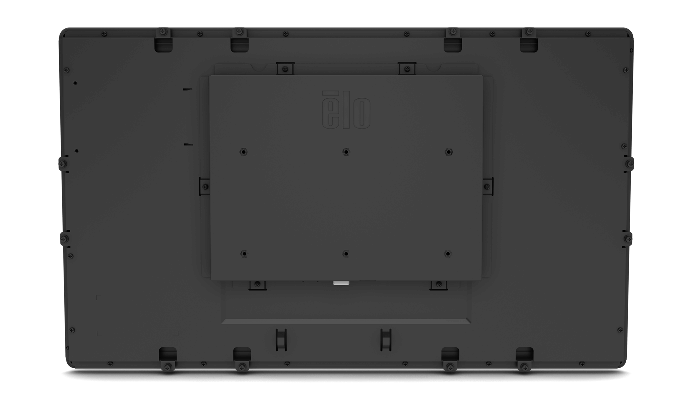

Montaje VESA de 200 x 100 mm en la parte posterior de la unidad
Interfaz de montaje de 4 orificios en los cuatro lados.
Montaje empotrado con soportes incluidos¿Qué hay en la caja?
Cable HDMI
Cable USB táctil
Cable VGA
OSD (Visualización en Pantalla) remoto RJ45
Soportes de montaje al ras c/tornillos
Guía de instalación rápida
Etiqueta EEI
Hoja de información de la Clase B de JapónOpciones /Periféricos / Ascensos
OSD remoto (RJ45) - Elo N/P: E483757
Elo Backpack® - Elo P/N: E611864
Elo Backpack® 3.0 - Elo P/N: E901355
Kit de cable de repuesto (Cables HDMI, VGA, USB y Serial) - Elo N/P: E546861
Cable Kit DVI-D a HDMI - Elo N/P: E538507
Cable Kit DP a DP – Elo N/P: E582895
Banco de alimentación y cable para América del Norte - Elo N/P: E005277
Banco de alimentación y cable para Europa y Corea - Elo N/P: E571601
Banco de alimentación y cable para Reino Unido - Elo N/P: E180092
Banco de alimentación y cable para China - Elo N/P: E558862
Banco de alimentación y cable para Taiwán - Elo N/P: E818655
Banco de alimentación y cable para Japón - Elo N/P: E182546
Banco de alimentación y cable para Argentina - Elo N/P: E887099
Banco de alimentación y cable para Australia - Elo N/P: E637593
Soporte de montaje al ras de 24 pulgadas de ancho Elo - Elo N/P: E000879
Adaptador de potencia - DC 24V / DC 12V - Elo N/P: E239980Opción de pluma PCAP opcional
