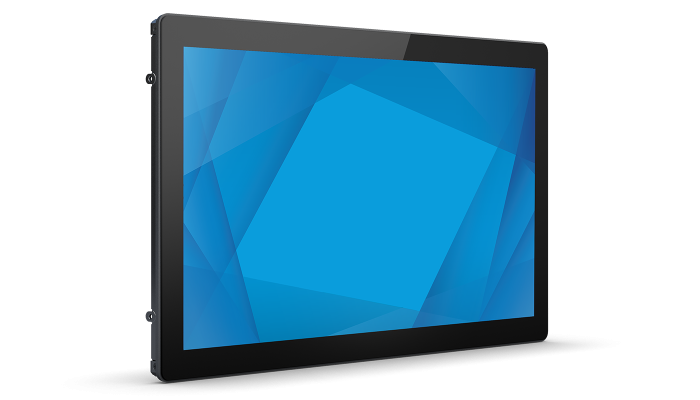

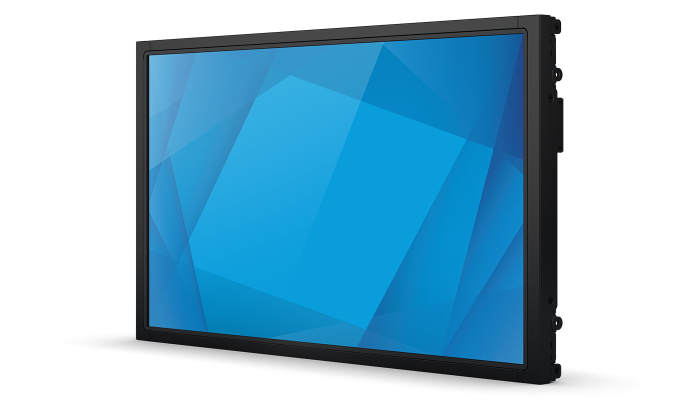

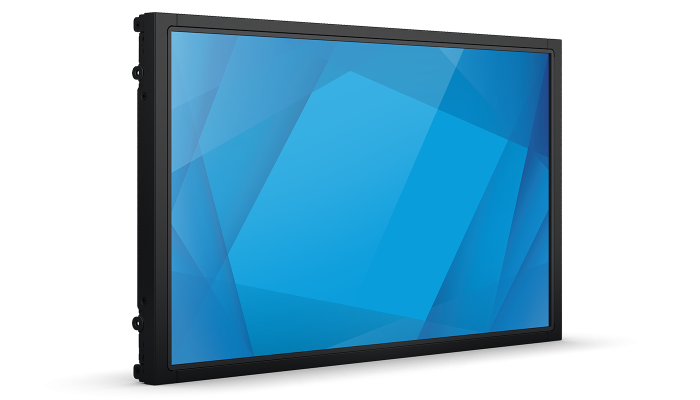

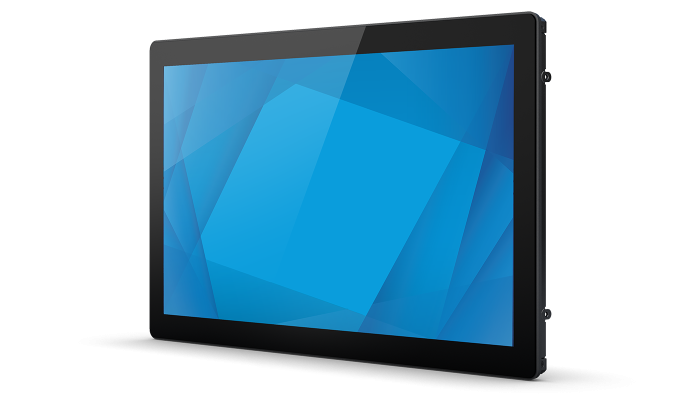

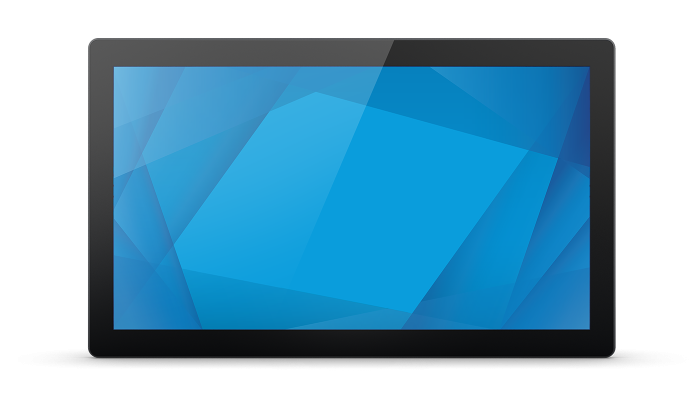

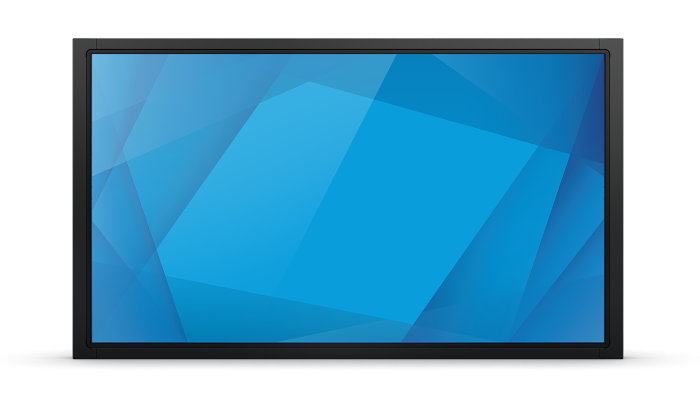

Pantalla táctil de marco abierto de 22" 2294L
Pantalla táctil Elo 2294L con marco abierto
La pantalla táctil de marco abierto Elo 2294L de 22 pulgadas ofrece una solución de grado industrial que es rentable para OEM e integradores de sistemas que requieren un producto confiable para sus clientes. Diseñados con confiabilidad, las pantallas táctiles de marco abierto de Elo brindan claridad de imagen y transmisión de la luz excepcionales, y una operación estable para respuestas táctiles precisas. La línea de productos de la serie 90 está disponible en una amplia gama de tamaños, tecnologías táctiles y brillo, ofreciendo la versatilidad necesaria para aplicaciones de quioscos comerciales; desde autoservicio y juegos, hasta automatización industrial y cuidado de la salud.
Diseña tu solución con Elo
-
Autoservicio
-
Juego de azar
-
Cuidado de la salud
-
Automatización industrial
Escolhemos os touchscreens da Elo para o nosso galardoado BLUE FIRE Kiosk porque eles oferecem facilidade de integração nos nossos armários ... Sabíamos que podíamos confiar num produto duradouro que proporcionará uma experiência interactiva de alta qualidade nos próximos anos.
Ralf Hovenga
Director General, Pan Oston
Permitir a los socios construir kioscos más inteligentes
¡Con EloView e Elo Backpack, administrar los quioscos es FÁCIL! Combine su pantalla táctil de marco abierto interactivo de Elo con Elo Backpack y EloView para crear una implementación asequible, escalable y de arquitectura única. El Backpack proporciona una solución de cómputo sin ventilador, de estado sólido y baja potencia con Android 7.1 (Nougat) y cuando se combina con EloView, puede administrar kioscos de manera remota desde el primer momento con un dispositivo sin inconvenientes y control de contenido.
Flexibilidad para su instalación
Nuestras pantalla táctiles de marco abierto y calidad comercial pueden instalarse en posición horizontal, vertical o hacia arriba, proporcionando una flexibilidad óptima para el montaje en cualquier mesa, quiosco o diseño de cabinete. Ya sea que veas directamente, desde un ángulo o desde la distancia, nuestros marcos abiertos ofrecen lo que necesitas mientras mantienes la claridad óptima y la experiencia de visualización que deseas ofrecer.
Touch Thru Glass
habilitado con PCAP
Nuestra tecnología PCAP TouchPro® admite la funcionalidad táctil para instalaciones que requieren una capa frontal de vidrio con un grosor de hasta 6 mm o soluciones que requieren clasificaciones IP específicas. Ya sea que necesite una pantalla empotrada o una completamente encerrada detrás del vidrio, nuestras robustas estructuras abiertas PCAP están especialmente diseñadas para brindar durabilidad en diversas aplicaciones y entornos: desde quioscos de autoservicio hasta cabinetes de juegos altamente usados, o aplicaciones industriales que requieren durabilidad.
Marcos abiertos interactivos de 10 a 55 pulgadas
1093L 10" (16:10)
1291L 12" (4:3)
1590L 15" (4:3)
1593L 15" (16:9)
1598L 15" (4:3)
1790L 17" (5:4)
1990L 19" (5:4)
1991L 19" (5:4)
2094L 20" (16:9)
2293L 22" (16:9)
2294L 22" (16:9)
2494L 24" (16:9)
2794L 27" (16:9)
3243L 32" (16:9)
4243L 42" (16:9)
4343L 43" (16:9)
5543L 55" (16:9)
Conexiones
Construido para uso comercial
Nos enorgullecemos de ser uno de los mejores fabricantes del mercado. Diseñamos y desarrollamos la solución completa, con un toque integrado desde el principio. Nuestras robustas soluciones de pantalla táctil ofrecen flexibilidad para diversos entornos y han sido sometidas a rigurosas pruebas para garantizar una larga vida útil de nuestro producto, lo que ayuda a maximizar su valor y el retorno de inversión.
-
Respaldado por nuestra garantía estándar
de 3 años con una extensión opcional
de 4 o 5 años. -
Construído deliberadamente
desde fabrica para el uso táctil -
Cumple con las pruebas &
de impacto UL-60950 e IK-07 -
Listo para usar 24/7
-
Diseñado y probado para garantizar
una larga vida confiable en operación -
Adecuado para uso en entornos
de tráfico intenso o duros.
Presupuesto
-
Técnico
Número(s) de Parte(s)
IntelliTouch (Global) - E327914
IntelliTouch Dual Touch (Global) - E327528
TouchPro PCAP (Global) - E330620Color del empaque
Negro
Tecnología y capacidad táctil
SAW (IntelliTouch® de ondas acústicas de superficie) - Táctil simple
SAW (IntelliTouch® Surface Acoustic Wave) - Táctil dual
PCAP (TouchPro® capacitiva proyectada) - 10 TáctilInterface táctile
TouchPro PCAP, IntelliTouch Doble Toque - USB 2.0
IntelliTouch - Serie dual/USB 2.0Tamaño de la diagonal
21.5'' diagonal, matriz activa TFT LCD (LED)
Pantalla en pantalla (OSD)
Se puede acceder a través de interruptores en la caja de controles de OSD anclada en la unidad.
Controles: menú, subir, bajar, seleccionar, encender/apagar
Ajustes: brillo, contraste, reloj, fase, posición H, posición V, ajuste automático, relación de aspecto, nitidez, color, temperatura, tiempo agotado de OSD, idioma de OSD, posición H de OSD, posición V de OSD, volver a los valores predeterminados, prioridad de video, información, modo toque en suspensión, táctil a través
Idiomas: inglés, francés, italiano, alemán, español, chino tradicional, chino simplificado, japonés
Bloqueos: OSD, encendido/apagadoRelación de aspecto
16:9
Área activa
18,76" x 10,55" / 476,64 mm x 268,11 mm
Resolución
1920 x 1080
Otras resoluciones disponibles
640 x 480 a 60Hz
720 x 400 a 70Hz
800 x 500 a 60Hz
800 x 600 a 56, 60Hz
1024 x 768 a 60Hz
1280 x 800 a 60Hz
1280 x 1024 a 60Hz
1366 x 768 a 60Hz, 60Hz RB
1440 x 900 a 60Hz, 60Hz RB
1680 x 1050 a 60Hz, 60Hz RB
1920 x 1080 a 50, 60HzÁngulo de visión
Horizontal: ±89° or 178° total / Vertical: ±89° or 178° total
Cantidad de colores
16.7 millones
Brillo (tipico)
Panel LCD: 250 nits
IntelliTouch: 225 nits
IntelliTouch Doble Toque: 225 nits
PCAP: 225 nitsTiempo total de respuesta (tipico)
14 mseg.
Radio de contraste
1000:1
Formato de entrada de video
HDMI V1.3 Tipo A receptáculo para entrada HDMI
Conector VGA analógico en DB-15 hembra
DisplayPort V1.1a - admite versiones posteriores de entrada de video DisplayPortEntrada de video frecuencia
Horizontal: 30 - 82 KHz
Vertical: 50 - 75 HzInterfaz de video
Puerto de entrada HDMI, VGA y Display
Fuente de alimentación
CC externa - Banco de alimentación opcional (se vende por separado)
Conector de entrada de energía (Monitor)
Conector coaxial de alimentación (2,0 mm (+0.0 -0,1 mm) de diámetro exterior del pin, 6,4 mm (+/- 0,3 mm) de diámetro interior del barril, 8,8 mm (+/- 0,3mm) de profundidad del barril)
Voltaje de entrada
12 VCC +/- 5%
Conector de Potencia de Salida del Adaptador
Conector de barril de CC (diámetro interno del pasador: 2,1 mm (+/- 0,1 mm), diámetro exterior del cilindro: 5,5 mm (+/- 0,05 mm), longitud del cilindro: 9,5 mm (+/- 0,3 mm)
Consumo de energía (típico)
Monitor + Adaptador
ENCENDIDO (predeterminado: 75% de brillo): 12,8 W
ENCENDIDO (típico: 100% de brillo): 14,5 W
SUSPENDIDO: 1,5 W
APAGADO: 0,5 WDimensiones
Bisel: 20,12" x 11,74" x 1,65" / 511,8 mm x 298,2 mm x 42 mm
Sin-Bisel: 20,31" x 12,24" x 1,49" / 516 mm x 311 mm x 37,9 mmDimensiones de la caja de envio
24,41" x 16,65" x 7,48" / 620 mm x 423 mm x 190 mm
Peso sin empaque
11,24 lbs / 5,1 kg
Peso con empaque
18,08 lbs / 8,2 kg
Temperatura de operación
0°C a 40°C / 32°F a 104°F
Temperatura de almacenamiento
-20°C a 60°C / -4°F a 140°F
Humedad
En funcionamiento: 20% a 80%
En almacenamiento: 10% a 95%Capacidad de sellado
Pantalla táctil sellada a bisel
Pantalla táctil sellada a LCDMTBF - Tiempo medido entre fallos (medida de confiabilidad de un dispositivo o sistema)
50.000 horas demostradas
Garantía
3 años
Opciones de servicio extendido
Cobertura de garantía de 4 años - Elo N/P: E898247
Cobertura de garantía de 5 años - Elo N/P: E898449
Cobertura de garantía de 3 años + AUR - Elo N/P: E898648
Cobertura de garantía de 4 años + AUR - Elo N/P: E894921
Cobertura de garantía de 5 años + AUR - Elo N/P: E895125Aprobaciones y declaraciones reglamentarias
Australia RCM
Canadá cUL, IC
China CCC
Europa CE TUV
Reino Unido UCKA
Japón VCCI
Corea KCC
México CoC
Taiwán BSMI
Estados Unidos UL, FCC
Internacional CB
Rusia EAC
RoHS, China RoHS, WEEEOpciones de montaje

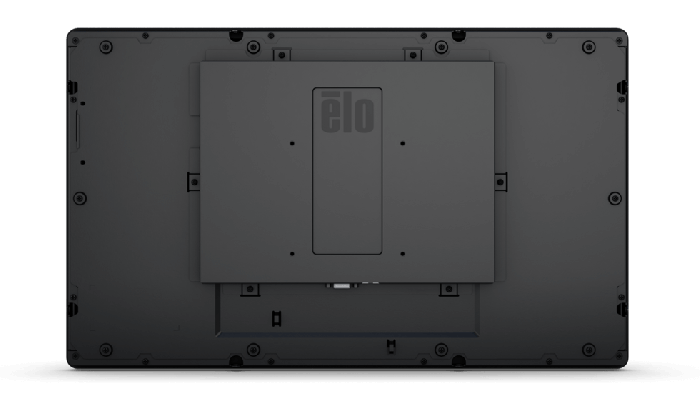

Interfaz de montaje VESA de 100 mm de 4 orificios en la parte posterior de la unidad
Interfaz de montaje de 2 orificios en los cuatro lados.
Montaje frontal con kit de bisel opcional (modelos IT)
Montaje en bastidor con kit opcional (modelos IT)
Montaje al ras con soportes incluidos (modelos PCAP)
Ver planos dimensionales para más información¿Qué hay en la caja?
Cable HDMI
Cable VGA
OSD remoto RJ45
Cable USB táctil
Guía de instalación rápida
Para modelos sin bisel: Soportes de montaje al ras c/tornillos
Para modelos con bisel: Soportes en L (montaje lateral) y c/tornillos
Etiqueta EEI
Hoja de información de la Clase B de JapónOpciones /Periféricos / Ascensos
OSD remoto (RJ45) - Elo N/P: E483757
Kit de cable de repuesto (Cables HDMI, VGA, USB y Serial) - Elo N/P: E546861
Cable Kit DVI-D a HDMI - Elo N/P: E538507
Cable Kit DP a DP – Elo N/P: E582895
Banco de alimentación y cable para América del Norte - Elo N/P: E005277
Banco de alimentación y cable para Europa y Corea - Elo N/P: E571601
Banco de alimentación y cable para Reino Unido - Elo N/P: E180092
Banco de alimentación y cable para China - Elo N/P: E558862
Banco de alimentación y cable para Taiwán - Elo N/P: E818655
Banco de alimentación y cable para Japón - Elo N/P: E182546
Banco de alimentación y cable para Argentina - Elo N/P: E887099
Banco de alimentación y cable para Australia - Elo N/P: E637593
Lápiz IntelliTouch - Elo N/P: D82064-000
Soporte de montaje al ras de 20 y 22 pulgadas de ancho - Elo N/P: E190706
Soporte de montaje en bastidor de 22 pulgadas Elo - Elo N/P: E462672
Bisel de montaje frontal de 22 pulgadas de ancho Elo - Elo N/P: E668194
Soporte en L de 22 pulgadas Elo - Elo N/P: E530432
Adaptador de potencia - DC 24V / DC 12V - Elo N/P: E239980
Elo Backpack® 4 (Modelos de valor) - Elo N/P: E393754
Elo Backpack® 4 (Modelos estándar) – Elo N/P: E393359Opción de pluma PCAP opcional
