Controlador avanzado TouchPro® 9200-Series (No disponible Abril 2024)
Cómo comprar

Resumen

Los controladores PCAP avanzados de la serie 9200 de Elo Touch Solutions están diseñados para aplicaciones industriales y comerciales exigentes y funcionan con el COACh Pro touch IC, el nuevo ASIC (Circuito Integrado de Aplicacion Especifica) avanzado de Elo. En combinación con nuestras pantallas táctiles Pro-G y Pro-F de 15 pulgadas a 21,5 pulgadas, ofrecen un rendimiento líder de la industria.

9200 back
Resolviendo Desafíos Difíciles de la Industria

Los usuarios de dispositivos táctiles para consumidores modernos (como los teléfonos inteligentes) están familiarizados con las limitaciones de la tecnología capacitiva proyectada: la incapacidad de reconocer toques mediante guantes gruesos y la inoperabilidad con líquidos en la pantalla o con manos sudorosas. Esto presenta un desafío significativo para convertir PCAP en una solución robusta para uso comercial e industrial avanzado. El alto voltaje de accionamiento de los controladores 9200 y el control completo del firmware permiten funciones clave como el rechazo de falsos contactos relacionados con líquidos, el reconocimiento táctil a través de guantes y el soporte para superposiciones extra gruesas donde se requiere protección contra impactos extremos.

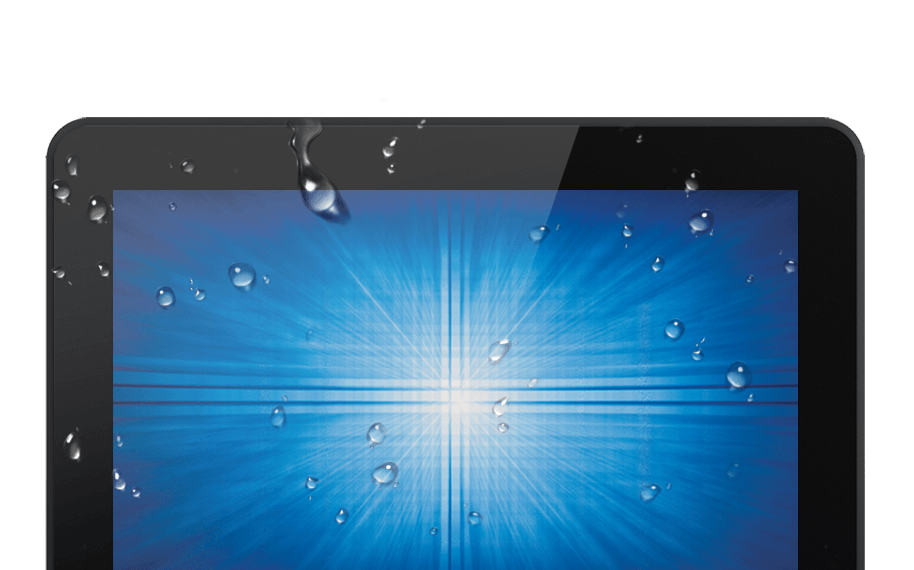

Rechazo de Líquidos

Los controladores PCAP avanzados de la serie 9200 de Elo Touch Solutions están diseñados para las aplicaciones industriales y comerciales más exigentes y funcionan con el COACh Pro touch IC, el nuevo ASIC avanzado de Elo. En combinación con nuestras pantallas táctiles Pro-G y Pro-F de 15 a 21,5 pulgadas, ofrecen un rendimiento líder en la industria.

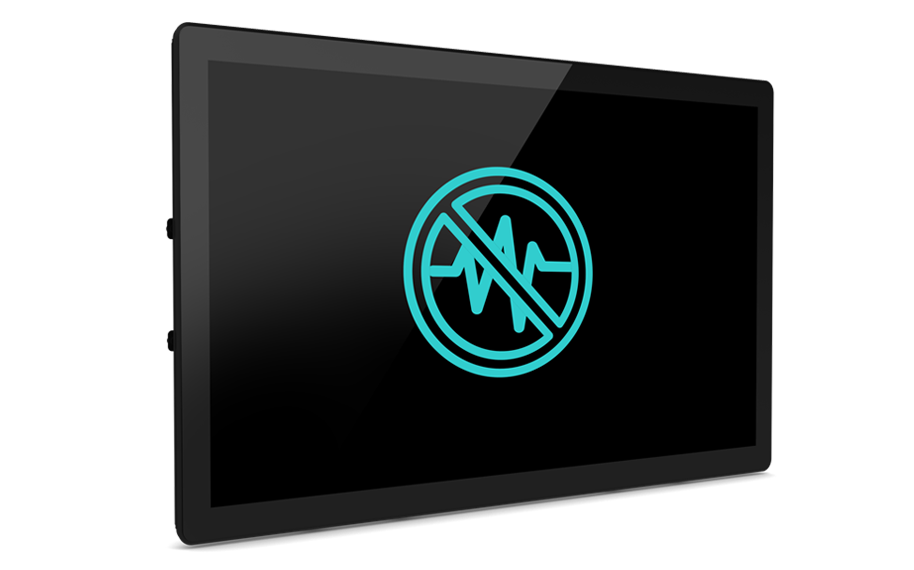

Rendimiento EMI Avanzado

Las aplicaciones táctiles comerciales e industriales son constantemente desafiadas por EMI (Interferencia Electromagnética) causando comportamientos no deseados tales como toques falsos. Estos campos electromagnéticos son creados internamente por el propio equipo pero también externamente desde su entorno, ya que el dispositivo está frecuentemente rodeado por otras fuentes de ruido electromagnético. Nuestro controlador avanzado de la serie 9200 está diseñado para resistir y ser inmune a estas fuentes de ruido electromagnético mediante el uso de un alto voltaje de accionamiento y otras técnicas que incluyen salto de frecuencia y procesamiento de señal avanzado.

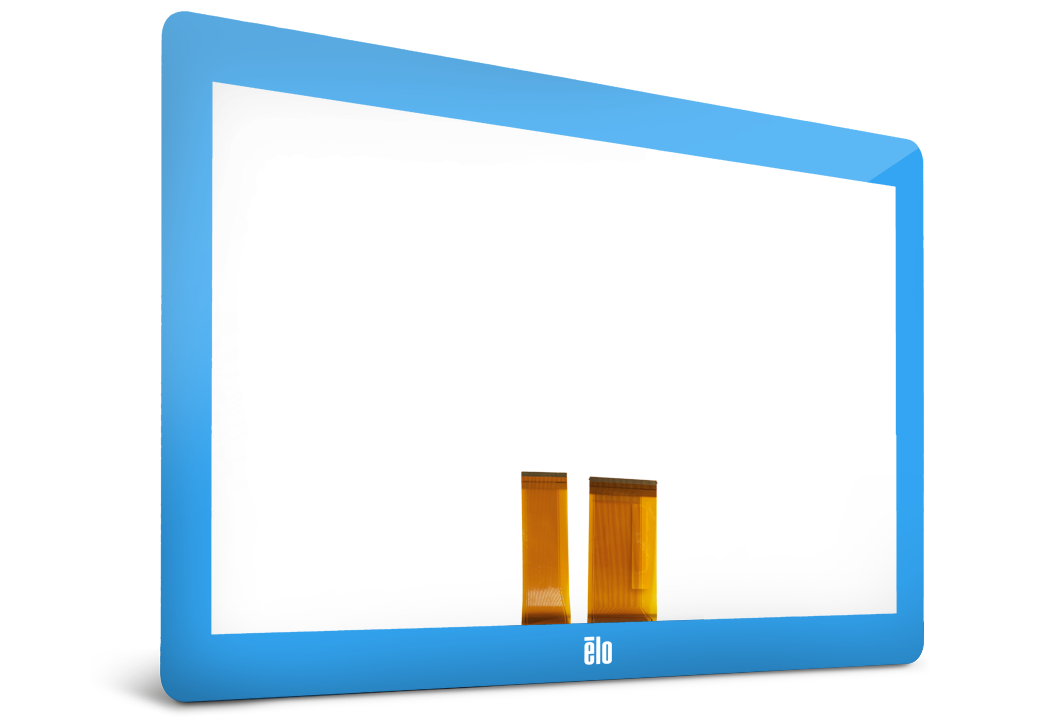

Personalización para su Aplicación

Con hardware, firmware y software desarrollados internamente para nuestro nuevo COACh Pro advanced touch IC, Elo puede personalizar sus características y rendimiento a su aplicación única, creando una asociación y oportunidad ideales para el éxito mutuo y el crecimiento en mercados específicos con requisitos táctiles únicos y caracteristicas.

TouchPro Product Selection Table

Familias de Pantalla
7
10
12
15
17
19
22
24
27
32
42
46
55
Pro-F (Film)
7"- 32"
7200 series- CoF
8200 series - PCB- Core
8300 series - PCB
9200 series - PCB - Advanced
9300 series- PCB- Advanced
Pro- G (Glass)
7"- 22"
8200 series - PCB- Core
9200 series - PCB - Advanced
Pro-M (Large)
≥ 42"
8300 series - PCB- Large
Pro-F (Film)
7"- 32
7
10
12
15
17
7200 series- CoF
7
10
12
15
17
19
22
8200 series - PCB- Core
9200 series- PCB- Advanced
24
27
32
8300 series - PCB
9300 series- PCB- Advanced
Pro- G (Glass)
7"- 22"
7
10
12
15
17
19
22
8200 series - PCB- Core
9200 series- PCB- Advanced
Pro-M (Large)
≥42"
42
46
55
8300 series - PCB- Large
Controller Families
Rango de
Tamaño de
Pantalla		 Factor
de Forma*		 Configuración
Flexible		 Interfaz Grupo de
Pantallas
Táctiles		 Controlador
IC Marca/
Modelo		 Rechazo de
Líquidos		 Operación de
Agua Salada/
salinidad		 10V RMS
CS		 Toque a
Través
del Vidrio		 Guante Stylus Numero
de Toques
7200 series
CoF		 ≤15.6" CoF Individual USB Pro-F Múltiple Bueno - Sí Bueno Bueno Pasivo Múlti
8200 series
Core 		7"- 22" PCB Individual/Múltiple USB/Serial Pro-F/Pro-G Multiple Bueno Bueno Sí Bueno Bueno Pasivo Múlti
9200 series
Advanced		 7"- 22" PCB Individual/Múltiple USB/Serial Pro-F/Pro-G Elo Mejor Mejor Sí Mejor Mejor Pasivo Múlti
8300 series
Large		 ≥32" PCB Individual/Múltiple USB Pro-M/Pro-F Multiple Bueno - Sí Bueno Bueno Activo Múlti
9300 series
Advanced		 22"- 32" PCB Individual/Múltiple USB/Serial Pro-F Elo Mejor Mejor Sí Mejor Mejor Pasivo Múlti
* PCB (controlador IC montado en una placa de circuito impreso independiente), CoF (Chip en Flex - controlador IC montado en una apendice flexible)

Presupuesto

  • Técnico

    Tecnología

    PCAP (capacitiva proyectada TouchPro®)

    Cantidad de toques

    Multi Touch (hasta 12)

    Métodos de entrada

    Dedo
    Mano con guantes
    Lápiz pasivo

    Dimensiones

    Los controladores de la serie 9200 de Elo tienen múltiples factores de forma para elegir. Póngase en contacto con Elo para más detalles.

    Interface

    USB, Serial

    Precisión posicional

    ± 2.0mm

    Velocidad de respuesta

    Hasta 200Hz

    Temperatura de operación

    -20°C a 70°C; max 90% RH (sin condensación)

    Nota

    Las especificaciones exactas varían con el tacto IC, la configuración y el tamaño de la pantalla. La información anterior representa valores típicos.
