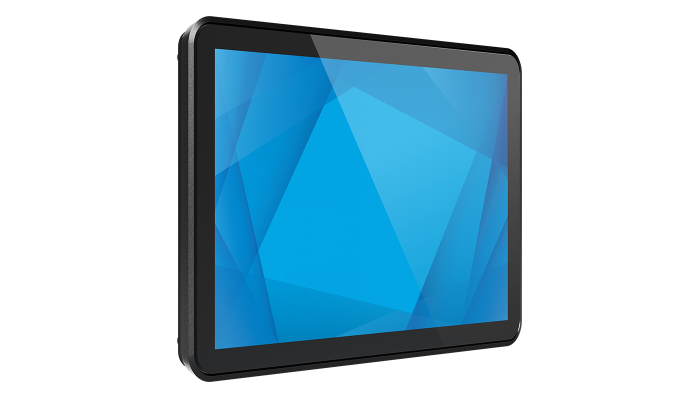

Pantalla táctil industrial de marco
abierto de 10 pulgadas 1064L
La pantalla HD de 10 pulgadas de marco abierto 1064L de Elo ofrece una pantalla
táctil brillante de calidad industrial diseñada para integrarse fácilmente en
gabinetes. Con bordes elegantes y delgados, y un factor moderno, el modelo
1064L es ideal para controles industriales, interfaces hombre-máquina (HMI),
automatización de almacenes, juegos y más.
Pantalla TouchPro® PCAP
brillante, unida ópticamente.
La pantalla de 10 pulgadas del modelo 1064L, unida ópticamente, ofrece
una experiencia mejorada de 10 toques, similar a la de una tableta, con la
durabilidad, el rendimiento táctil y la óptica prémium requeridos para
aplicaciones industriales y comerciales.
Permite habilitar la alimentación,
video y tacto con un solo cable USB-C.
Pantalla táctil durable y eficiente
en el consumo de energía.
En cumplimiento
con UL62368 e IK08
Vidrio reforzado
químicamente
Lista para uso
continuo 24/7
Amplio rango
de voltaje de
funcionamiento (12V‑24V)
Certificación
Energy Star 7,0
Navegue en la imagen visualizada
directamente en la pantalla táctil.
Facilitamos la gestión de sus controles de imagen visualizada (OSD). Ahora puede
usar la pantalla táctil o los controles que acostumbre en el lado posterior del monitor.
Touch thru glass habilitado con PCAP.
Para instalaciones que requieren clasificaciones de IP específicas o protección
contra vandalismo y entornos hostiles, las pantallas TouchPro PCAP de Elo ofrecen
capacidad touch thru. Con la tecnología touch thru, la pantalla se puede instalar
detrás de una capa frontal de vidrio de hasta 6 mm o plástico de hasta 3 mm,
creando un quiosco completamente cerrado.
Diseñados para facilitar la integración.
El monitor táctil de 10 pulgadas de Elo puede instalarse de forma horizontal,
vertical o hacia arriba, lo que proporciona una flexibilidad óptima para
integrarse en cualquier mostrador, quiosco o diseño de gabinete. Ya sea que el
usuario mire de cerca o de lejos, nuestra pantalla unida ópticamente ofrece lo que
necesita mientras mantiene una claridad óptima para la experiencia visual.
Potencia de cómputo que
escala con un solo cable.
Con Elo Backpack, obtiene un potente motor de cómputo Android de grado comercial
que puede conectarse fácilmente a la pantalla con un solo cable USB-C. Con un diseño
compacto tanto en tamaño como en peso, Elo Backpack se puede asegurar dentro de cualquier
quiosco gracias al soporte VESA integrado. Escalar la plataforma comercial Android de Elo
a través de tamaños y factores de forma nunca había sido tan fácil.
Obtenga
tranquilidad
con EloCare.℠
Desde el reemplazo de la unidad
por adelantado
hasta OS 360,
EloCare ofrece servicio y asistencia
de la gente que mejor conoce sus
productos Elo.
- Reemplazo avanzado de la unidad
- Garantía extendida
- Servicios profesionales
Calidad diseñada
para durar.
Fabricamos cada producto con un objetivo
que va más allá del cumplimiento de las
expectativas; nuestro objetivo es
superarlas. Mediante la integración de
nuestra tecnología en sus operaciones,
se convierte en nuestro socio y, como
tal, nos comprometemos a brindar
productos fiables para que pueda
enfocarse en el crecimiento y la
innovación, teniendo la confianza de
saber que avalamos nuestros productos
y nos encontramos preparados para
ayudarlo en cada paso del camino.
Presupuesto
-
Técnico
Número(s) de Parte(s)
TouchPro PCAP - E971060
Color del empaque
Negro
Tecnología y capacidad táctil
PCAP (TouchPro® capacitiva proyectada) - 10 Táctil
Touch Thru
TouchPro® PCAP admite hasta 6 mm de vidrio o 3 mm de plástico adicional con hasta 2 toques.
Interface táctile
USB 2.0
Tamaño de la diagonal
10.1'' diagonal, matriz activa TFT LCD (LED)
Pantalla en pantalla (OSD)
OSD en pantalla con botones de menú y encendido en la parte trasera de la unidad. Los gestos táctiles compatibles incluyen:
1. Llamar al menú OSD.
2. Bloquear/desbloquear la función del botón OSD.
3. Bloquear/desbloquear la función del botón de encendido.
Controles: Menú, Encendido
Ajustes: Escaneo automático, Prioridad de video, Brillo, Contraste, Relación de aspecto, Nitidez, Temperatura de color, Mejora de color, Luz azul baja, Tiempo de espera OSD, Idioma OSD, Restablecer valores predeterminados, Información, Modo de suspensión táctil, Touch Through
Idiomas: Inglés, Francés, Italiano, Alemán, Español, Chino simplificado, Chino tradicional, Japonés
Bloqueos: OSD, EncendidoRelación de aspecto
16:10
Área activa
8,54" x 5,33" / 216,96 mm x 135,60 mm
Resolución
1280 x 800
Otras resoluciones disponibles
640x480 60Hz
720x400 70Hz
800x500 60Hz
800x600 60Hz
1024x768 60Hz
1280x800 60Hz, 60Hz RB
1366x768 60Hz, 60Hz RB
1920x1080 60Hz
1920x1200 60HzÁngulo de visión
Horizontal: ±89° or 178° total / Vertical: ±89° or 178° total
Cantidad de colores
16.7 millones
Brillo (tipico)
Panel LCD: 500 nits; TouchPro PCAP: 450 nits
Tiempo total de respuesta (tipico)
29 mseg.
Radio de contraste
800:1
Video
Conector HDMI V1.4 tipo A para entrada HDMI
DisplayPort V1.2: Admite versiones posteriores de entrada de video Display Port
USB Tipo-C
*Sugerencia: utilizar el cable Elo USB Tipo-C a Tipo-C (Elo P/N: E129019) para evitar problemas de compatibilidad
Rango de frecuencia de sincronización horizontal de video de entrada:: 30 – 80KHz
Rango de frecuencia de sincronización vertical de vídeo de entrada (velocidad de fotogramas): 50 - 75HzPotencia
Opción1:
DC externo: adaptador de alimentación opcional (se vende por separado)
Conector de entrada de alimentación del monitor: conector de alimentación coaxial (diámetro exterior del pin de 2.0 mm (+0.0 -0.1 mm), diámetro interior del barril de 6.4 mm (+/- 0.3 mm), profundidad del barril de 8.8 mm (+/- 0.3 mm))
Especificaciones de señal de entrada de alimentación del monitor: 12V – 24V DC +/- 5%
Conector de salida de alimentación del adaptador: Enchufe de barril CC (diámetro interior del pin de 2.1 mm (+/- 0.1 mm), diámetro exterior del barril de 5.5 mm (+/- 0.05 mm), longitud del barril de 9.5 mm (+/- 0.3 mm))
Opción 2:
Rango de entrada USB Tipo-C:
5V±5%@3A, 9V±5%@3A, 15V±5%@1.8A, 20V±5%@1.35AConsumo de energía (típico)
ENCENDIDO (predeterminado - 80% de brillo): 6.52 W
ENCENDIDO (típico - 100% de brillo): 7,42 W
SUSPENSIÓN (monitor + adaptador): 0,45 W
APAGADO (monitor + adaptador): 0,25 WDimensiones
9,46" x 6,26" x 1,26" / 240,4 mm x 159,0 mm x 32,0 mm
Dimensiones de la caja de envio
12,40" x 9,57" x5,67" / 315 mm x 243 mm x 144 mm
Peso sin empaque
2,75 lbs / 1,25 kg
Peso con empaque
5,35 lbs / 2,43 kg
Temperatura de operación
0°C a 40°C / 32°F a 104°F
Temperatura de almacenamiento
-20°C a 60°C / -4°F a 140°F
Humedad
En funcionamiento: 20 % a 80 %
En almacenamiento: 10 % a 95 %Capacidad de sellado
IPX1 para el lado frontal
MTBF - Tiempo medido entre fallos (medida de confiabilidad de un dispositivo o sistema)
50.000 horas demostradas
Garantía
3 años
Aprobaciones y declaraciones reglamentarias
Australia RCM
Canadá cUL, IC
China CCC
Europa CE TUV
Reino Unido UCKA
Japón VCCI
Corea KCC
México NoM
Taiwán BSMI
Estados Unidos UL, FCC
Internacional CB
RoHS, China RoHS, WEEEConformidad
Cumple con GLI 27 kV ESD (descarga electrostática) para aire / 8 kV para contacto
Cumple con la norma UL62368 de caída de bola
Cumple con IK08 (impacto)
Función de captación de energía a través de DDCCIEnergy Star
Energy Star 7.0
Opciones de montaje
Montaje VESA de 75 mm y 100 mm
Interfaz de montaje en los 4 lados
Montaje empotrado con soportes incluidos
Vea los dibujos dimensionales para más detalles.¿Qué hay en la caja?
1064L
Cable HDMI
Cable USB táctil (USB-A a USB-C)
Soportes de instalación al ras con tornillos
Guía de instalación rápida
Etiqueta EEIOpciones /Periféricos / Ascensos
Cable Kit DVI-D a HDMI - Elo N/P: E538507
Banco de alimentación y cable para América del Norte - Elo N/P: E005277
Banco de alimentación y cable para Europa y Corea - Elo N/P: E571601
Banco de alimentación y cable para Reino Unido - Elo N/P: E180092
Banco de alimentación y cable para China - Elo N/P: E558862
Banco de alimentación y cable para Taiwán - Elo N/P: E818655
Banco de alimentación y cable para Japón - Elo N/P: E182546
Banco de alimentación y cable para Argentina - Elo N/P: E887099
Opción de pluma PCAP opcional - Elo N/P: E066148
Elo Backpack® 4 (Modelos de valor) - Elo N/P: E393754
Elo Backpack® 4 (Modelos estándar) – Elo N/P: E393359
